[출처-(사)한국부식방식학회] 304L 입계부식 관련 논문 자료 발췌

*출처 : (사)한국부식방식학회

CORROSION SCIENCE AND TECHNOLOGY, Vol.21, No.3(2022), pp.230~241

[Research Paper]

*본 게시물은 (사)한국부식방식학회 공식 사용허가를 받고 작성되었으니 무단 복제 및 사용을 금지합니다.





오스테나이트계 중탄소 및 저탄소 스테인리스강의 입계부식 거동 분석



(본문내용 일부 발췌 시작)





3.2 시효온도 및 시효시간에 따른 오스테나이트계 저탄소 스테인리스강의 입계부식속도 및 예민화도

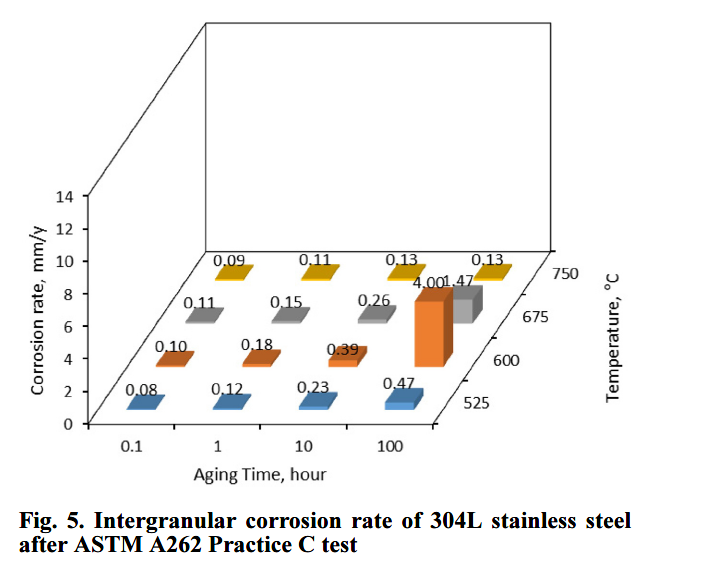

저탄소 스테인리스강인 304L의 입계부식속도를 구하기 위하여 ASTM A262 Practice C를 통해 입계부식속

도를 측정한 뒤 그 결과를 Fig. 5에 나타냈다.

시효 시간이 길어짐에 따라 입계부식속도 또한 증가하는 경향이 나타났다. 0.1시간 시효재를 제외한 모든 시효시간에서 600 °C, 675 °C, 525 °C, 750 °C 시효재의 순으로 높은 입계부식속도를 얻었다.





(본문내용 일부 발췌 끝)





논문 내용이 길고 파일이 대용량이라 원문은 아래 (사)한국부식방식학회 공식 링크로 대체합니다 :

http://www.corrosionkorea.org/publication/publication04_1_vol_result.php?cs_code=10002&cs_year=2022&cs_issue=3&cs_volume=21&cs_row=10

*출처 : (사)한국부식방식학회

CORROSION SCIENCE AND TECHNOLOGY, Vol.21, No.3(2022), pp.230~241

[Research Paper]



#NO3, #2022, #PP, #230, #241
